商品信息
基本参数
- 产地安徽
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌安徽光网
- 型号ZW20-12F
- 灭弧方式真空断路器
- 极数1P
- 安装地点户外
- 操作方式电动操作
- 加工定制是
- 额定频率50HZ
- 额定电压12KV
- 工频耐受电压630KV
- 雷电冲击耐受电压85KV
- 额定电流630A
- 额定峰值耐受电流50A
- 额定短路开断电流20KA
- 额定短路关合电流100KA
- 机械寿命10000
- 固有分闸时间4s
- 壳体防护等级AAA
- 工作温度范围39℃
- 产品认证CCC
- 产地合肥
- 数量100
产品简介：
产品详情：产品描述：
ZW20带看门狗智能列边界开关断路器配电网看门狗分界断路器在10kV馈线架空线的应用可以大大缩减无故障线路的偶然停电，减小故障停电的范围，缩短停电时间用户的时间，从而提高了用户供电的可靠性。
技术特色：zw20c-12室外高压分界真空断路器是用户分界开关。

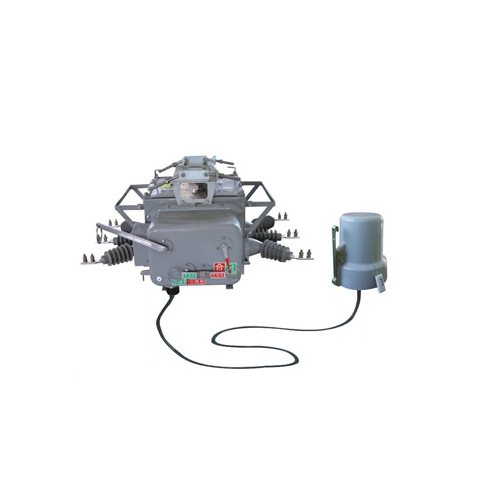

主要由三部分构成：zw20c-12型真空断路器本体，故障检测控制器和外部电压互感器
三者通过航空插座和室外密封控制电线电联接，具故障检测机能，保护控制机能和通讯功用
它可以准确地断定，检测疆界内外的毫安零序电流和相间短路故障电流，并实现自动扫除单相接地故障和相间短路故障。
主体开关使用真空灭弧，使用SF6气体绝缘，箱体是指日本东芝公司的气体密封，防爆，绝缘构造技术
总体密封性能非常好，内部填入的SF6气体不会泄露，并且不受外部环境的影响。
其弹簧操动机构专为小型化和性能优化而设计，与传统的家用弹簧机构相比之下，其运行可靠性获得了显着提高。主回路的轴与轴套之间的接触使用可伸缩的手镯构造，主回路的接触电阻。小，温升低。
确实的产品性能是确实的免维护产品。
2.采用环境条件
1.环境温度：-40℃〜+40℃；日温差：日温变化不超过25℃；根据SF6gas的材质特点，当环境温度为-40℃时，柜内气压为0.05mpa，此时SF6仍为气态，以保证产品正常工作。环境温度为-40°c，表压为0.05mpa，SF6的液化点为-55°c；表压为零时，SF6液化点不超过-60°c）。
2，风速不大于35m/s；
3.从未易燃，易爆，强烈的化学腐蚀物（例如各种酸，碱或浓烟等）和剧烈振动。
4.海拔：≤1000m；
5.遮盖厚度：10mm；
6.空气污染等级：四级；
7.地震地震烈度：≤7度；
8，电网中性点接地方法：中性点不接地，中性点经消弧线圈接地，中性点通过低阻接地。3。主要技术参数
3.1断路器的额定参数见表1
3.3操作机构主要技术参数
3.3.1储能电机：用到直流串激电动机，其技术参数如表3所示。YJ220-5301BS型号额定电压（dc220v）正常工作范围（额定工作电压的85％〜120％）额定功率（20w））额定电压下储能时间（≤5s）
3.3.2。手动储能操作力：用到配备有该机构的储能手柄时，操作力小于25kg。
3.3.3。合闸电磁铁：用到螺线管型电磁铁，其线圈技术数据如表4所示。额定电压（dc220v）额定电流（3.9a）额定功率（860w）20°c时的线圈电阻（56ω）正常工作电压范围（额定工作电压的65％〜110％）
3.3.4断开电磁线圈的技术参数，与闭合电磁线圈相同。**
3.4电流互感器在断路器体内，a相和c相均装有一个变压比为400/5的电流互感器，用以相间保护。
3.5零序电流互感器**
零序电流互感器安装在断路器主体中，变比为20/1。在零序电流0.1〜5A的区域内，存在不错的线性关联，额定负载（0.1va）下的变比误差小于3％，当零序电流为400a时，二次输出当前不小于5A。
3.6工作功率
3.6.1断路器需操作电源，工作电流可以从外部引入ac或dc220v电源，但一般而言是10kv线路上的电源变压器或电压互感器外部操作以赢得ac220v工作电源电源，容量1kva，重量45kg.3.7控制器的技术参数如表5所示
五，断路器本体的工作原理
5.1储能
能量存储机构如图3所示。图3（a）是闭合弹簧的未加载状态，图3（b）是闭合弹簧的加载状态。
5.1.1电动储能原理：电动机通过链条功用在机构的小齿轮上，并将其传送到主轴上的大链轮，从而驱动旋转臂旋转并为闭合弹簧加载。当旋转臂上的螺丝按下路程开关时。切断电动机电源后，弹簧的能量存储完成。
5.1.2手动储能原理：手动储能传动机构输出轴上的旋转扭矩通过输出轴上的小齿轮传送到小齿轮。全然啮合的大齿轮（坐落主轴上，并与大链轮铆接在一起）驱动臂旋转以加载关闭弹簧。
5.2闭合图4是机构闭合操作的示意图。
5.2.1电气闭合：机构接到闭合信号后，闭合电磁铁的动铁芯向上移动，向上促进闭合和跳闸杆，以使闭合半轴逆时针旋转以释放闭合止动。同时，闭锁棘爪被滚子按压并逆时针旋转以释放能量存储维护。主轴上的凸轮由于关闭弹簧的释放而产生冲击，并碰撞手动储能轴（即输出轴）。上摇臂通过连杆驱动到开关，以完成关闭操作。
5.2.2手动操作：拉动合上的手动手柄，强加外力（约80〜120n），带动合上半轴上的塞子逆时针旋转，并带动合上半轴逆时针旋转，从而产生与门电磁阀操作。
5.2.3重叠闸操作：机构释放储能弹簧的能量后，合闸操作完成；在关闭状态下，该机构再度执行能量存储操作以完成能量存储操作，并且该机构处于关闭并存储能量状态。在此状态接收到正确的信号后，该机构即可实现自动重叠闸操作。
5.3开启图5是机构开启操作示意图
5.3.1电动开启：机构接到开启信号后，开启电磁铁的动铁芯向上移动，促进开启释放杆向上移动，使得开启半轴逆时针旋转以释放开启制动器。幼儿约束：与此同时，通过滚子按压打开定位销以使其逆时针旋转，并且由于开关中的部分制动弹簧，摇臂逆时针旋转，从而完成了关闭操作。
5.3.2手动开启：开启开启手柄并强加外力（约80〜120n），带动开启半轴逆时针旋转，带动开启半轴逆时针旋转，效用相同。作为打开电磁铁的操作。
5.4操动机构二次支配电路电气原理图在图6中，当机构处于最后储能状态时，路程开关WD常闭接点接通，电机m驱动闭合弹簧开始储能。储能完成后，将路程开关S1常闭触点断开，切断电源，电机终止。在闭合弹簧加载后，如果机构处于断开位置，则辅助开关常闭触点S1接通，只要有闭合信号，闭合电磁体hq通电，机构将被电气闭合，当电气闭合终结时，辅助开关常闭触点WD断开，wd常闭触点连通到储能电动机M电源，电动机m驱动闭合弹簧以存储能量。在能量存储完成之前，路程开关的wd常闭触点再度打开。
开关闭合后，只要有断开信号，辅助开关常开触点S2就会闭合，打开电磁线圈tq通电并机构断开。断开后，辅助开关常开触点S2打开以切断打开的电磁线圈的电源。
